以耐火水泥10 %  , 塑性粘土1% , 紅柱石2 0目14 %、1-0mm2 0 % 、3 -1 mm20 % 、5-3 mm20 %，鋁礬土10-5mm15 %為原料的普通澆注料具有良好的熱穩(wěn)定性，加入大顆粒 的鋁礬土是為了增強抗機械磨損性能。

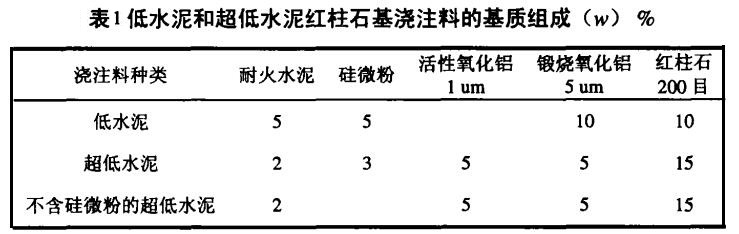

低水泥和超低水泥紅柱石基澆注料的基質(zhì)組成見表1。由表可知,低水泥澆注料基質(zhì)由耐火水泥，硅微粉，鍛燒氧化鋁和 紅柱石細粉組成。硅微粉的作用為減少加水量和同鍛燒氧化鋁反應生成莫來石相。紅柱石在中高溫下會轉(zhuǎn)化成莫來石相和石英玻璃。整個基質(zhì)主要為莫來石相構(gòu)成，具有非常良好的熱穩(wěn)定性，抗熱震性和低蠕變性。

超低水泥澆注料基質(zhì)減少了水泥和硅微粉的含量, 增添了活性氧化鋁。同低水泥澆注料基質(zhì)相比，超低水泥澆注料的基質(zhì)的加水量減少, 流動性增加和莫來石相的生成溫度降低。

同時由于氧化鋁的含量增加，基質(zhì)中會有部分剛玉相形成。這種莫來石相和剛玉相的混合基質(zhì)除了具備非常良好的熱穩(wěn)定性，抗熱震性和低蠕變性外，還具有良好的抗機械磨損性能。

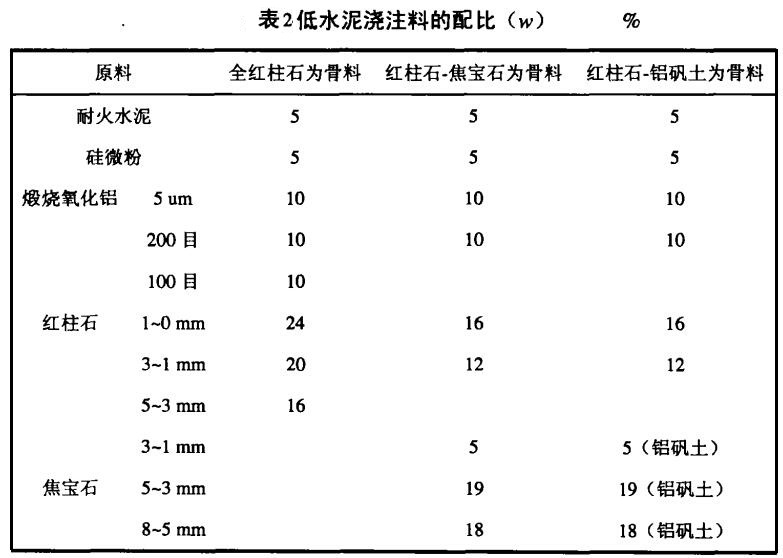

表2示出了不同低水泥骨料澆注料的配比:（1）以全紅柱石為骨料的低水泥澆注料，可用于 對熱穩(wěn)定性，抗熱震性和低蠕變性要求很高的設(shè)備中。如中間包，鋼水包和鐵水包的永久襯等。（2）紅柱石骨料的50%換成焦寶石。焦寶石是莫來石和方石英的混合物，它的各項性能均低于紅柱石。與全紅柱石澆注料相比，這種澆注料的性能稍有下降，但成本減少很多。（3）把全紅柱石澆注料骨料中的中大顆粒換成鋁礬土。鋁礬土的基本組成是燒結(jié)剛玉有很強的抗機械磨損性能。這種澆注料除紅柱石帶來的熱穩(wěn)定性，抗熱震性和低蠕變性外，鋁礬土的加入帶來了抗機械磨損性能。可用于鋼水包，鐵水包和高爐的鐵水溝工作襯。

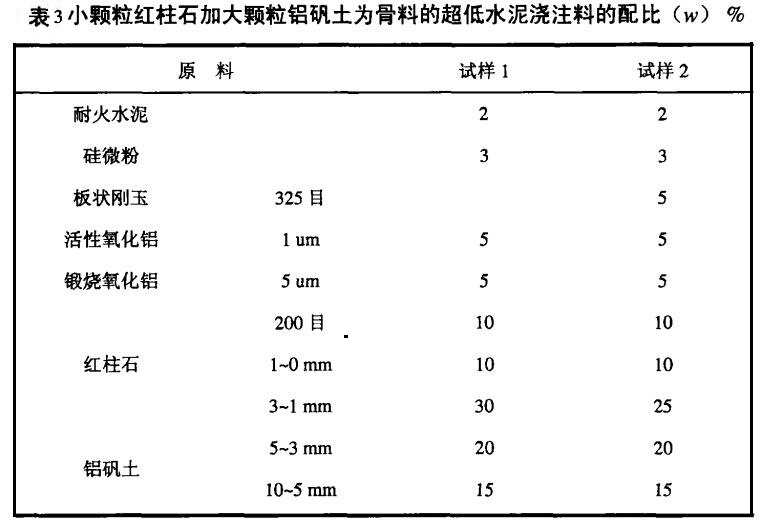

表3是小顆粒紅柱石加大顆粒鋁礬土為骨料的超低水泥澆注料。試樣1的抗機械磨損和化學侵蝕性能都比上列低水泥紅柱石鋁礬土澆注料強。用于鋼水包鐵水包的整體澆注和高爐鐵溝和搖擺槽。試樣2中加入了板狀剛玉以增強高溫下各項指標

紅柱石是一種非常良好的熱穩(wěn)定，抗熱震和低蠕變鋁硅系耐火原料。可以同其他鋁硅系原料，剛玉系原料和碳化硅系原料完全兼容。

在澆注料中紅柱石細粉可用于形成莫來石基質(zhì)，紅柱石骨料構(gòu)成熱穩(wěn)定抗熱震和低蠕變良好的耐火澆注料。 紅柱石同高耐火度和耐磨性良好的鋁礬土和剛玉配合可制成熱穩(wěn)定,抗熱震和低蠕變和高耐火性高抗機械磨損性兼?zhèn)涞臐沧⒘稀＜t柱石與碳化硅配合可制成高熱穩(wěn)定性和高抗渣侵蝕性能的澆注料。
