盛鋼桶內(nèi)除內(nèi)襯磚以外，為控制鋼流還使用袖磚、塞頭磚、水口磚及座磚。有的另用滑動水口磚或轉動水口磚代替袖磚和塞頭磚。
（1）袖磚 袖磚的工作條件和損毀與盛鋼桶襯磚基本相同。經(jīng)常因發(fā)生熔損、剝落和斷裂而損毀。渣線處渣蝕優(yōu)重。磚縫處侵蝕也較重。脫氣處理和連鑄用盛鋼桶的袖磚，在渣線處或全部使用高鋁磚或鋯英石質耐火材料。另外，也有利用雙層袖磚的實例。其外層袖磚用鉻鎂質或高鋁質澆灌料。還有的采取氣冷塞棒，以減少袖磚的侵蝕速度。通常，加大袖磚厚度以延長使用壽命。

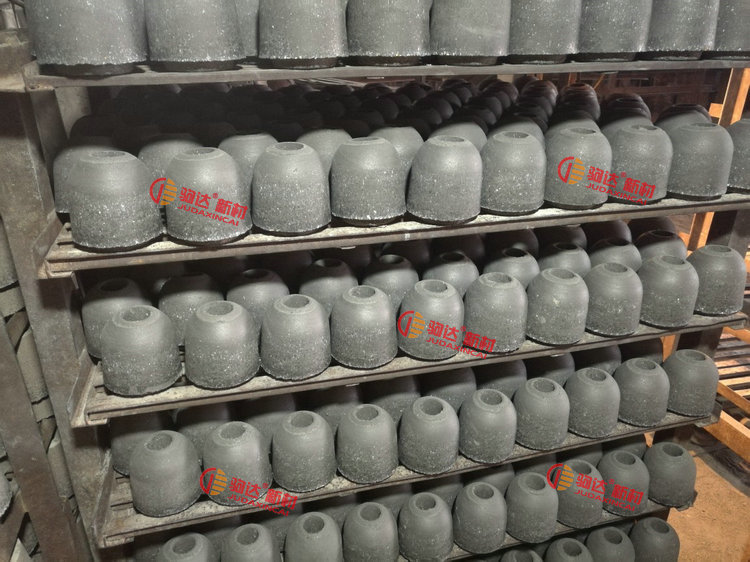

（2）塞頭磚 澆筑時塞頭磚總是處在鋼液的高溫和鋼流的沖刷作用之下。為有效地堵塞和控制鋼流，要求其工作表面必須與水口磚緊密配合，不得因變形和局部蝕損而產(chǎn)生間隙。為保證塞棒不發(fā)生斷頭事故，塞頭磚不能因機械作用和冷熱交替作用而產(chǎn)生斷裂，也不能因塞頭磚的滲碳作用和導熱率太高而使金屬棒芯脆化和熔斷。因此，塞頭磚必須耐高溫、耐沖刷、耐熱震和具有相當高的強度
在普通盛鋼桶中，一般使用粘土質塞頭磚。其中有燒成磚和以水玻璃結合的不燒磚，也有再經(jīng)油浸和輕燒處理、增碳約5%，強度有所提高的含碳制品，還有在粘土質配料中加入石墨和碳化硅制成含SiC和C在15~45%的石墨粘土質塞頭磚。
對出鋼溫度較高的一些特殊鋼，如高錳鋼和不銹鋼等用的盛鋼桶（或連鑄用的盛鋼桶），為了避免粘土質塞頭磚的損毀，減低塞頭磚的間斷變形和局部蝕損，保證能嚴格控制和精確調節(jié)鋼流速度，避免石墨質塞頭磚的邦信滲碳而易于脆化和斷裂的現(xiàn)象，采用高鋁質塞頭磚和鋯英石質塞頭磚。有的還采用堿性塞頭磚。
（3）水口磚 水口磚又稱鑄口磚。插在盛鋼桶底部的底座中。是桶內(nèi)鋼液流出必經(jīng)之處。與塞頭磚相配合控制鋼流。水口磚所收到的侵蝕作用與塞頭磚基本相同，但沖蝕更為嚴重。
水口磚所用材質與塞頭磚相近。必須保證它與塞頭磚能始終緊密配合。為此，水口磚在高溫下應具有適當?shù)臒崴苄�。另外，水口磚在高溫下應具有高的體積穩(wěn)定性
