山東一大型水泥生產(chǎn)企業(yè)，因?yàn)橐淮位剞D(zhuǎn)窯停窯事故，32個小時維修加上產(chǎn)量損失就合300多萬。而這動輒幾百萬的損失，竟是因?yàn)榛剞D(zhuǎn)窯燒成帶兩塊硅莫磚脫落引起的紅窯造成的。“紅窯”是因?yàn)槟硞�區(qū)域窯體溫度過高造成的，處理不及時可能造成窯爐燒穿等大型事故。

此次“紅窯”事故發(fā)現(xiàn)及時，停窯后，工作人員進(jìn)入窯內(nèi)發(fā)現(xiàn)，在回轉(zhuǎn)窯燒成帶，有兩塊硅莫磚脫落，窯頭處有一片鎂鋁尖晶石磚扭曲。經(jīng)過技術(shù)分析后發(fā)現(xiàn)，這兩個部位采用的硅莫磚、鎂鋁尖晶石磚質(zhì)量存在問題。而且在施工中，施工人員圖省事兒，擅自改變了砌筑耐火泥的結(jié)合劑。后期養(yǎng)護(hù)中，工作人員的養(yǎng)護(hù)也出現(xiàn)很大問題。

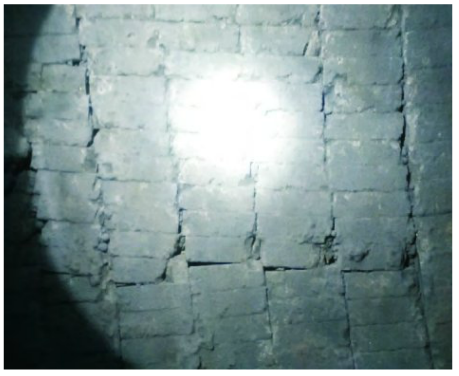

圖1 窯頭耐火磚扭曲

經(jīng)過上述原因分析，分別對窯頭和燒成帶的搶修方案進(jìn)行了布置。

首先針對燒成帶硅莫磚，在窯爐進(jìn)行降溫處理后，對燒成帶出現(xiàn)松動、抽簽的硅莫磚全部進(jìn)行拆除，并進(jìn)行了挖補(bǔ)作業(yè)。施工作業(yè)必須按照施工規(guī)范，火泥施工、木錘敲打以及楔鐵必須做到位。保證該處的硅莫磚的正常使用。

在此次紅窯事故中，除了事故的源頭硅莫磚外，同時還檢查出窯頭的鎂鋁尖晶石磚出現(xiàn)了扭曲現(xiàn)象，借著此次停窯維修一并進(jìn)行了處理。該處扭曲的面積不大，約1.5立方。同樣采取了挖補(bǔ)的處理。施工規(guī)范同燒成帶一樣，必須按照規(guī)范進(jìn)行。

我們曾反復(fù)的強(qiáng)調(diào)企業(yè)在窯爐砌筑時，要想使用周期長，每一步每個環(huán)節(jié)都要嚴(yán)格控制，一定要是材料質(zhì)量、施工砌筑、后期養(yǎng)護(hù)一起抓，三管齊下。雖然此次搶修作業(yè)中，僅僅是停窯了32個小時，但是幾百萬的損失卻是慘痛的代價。
