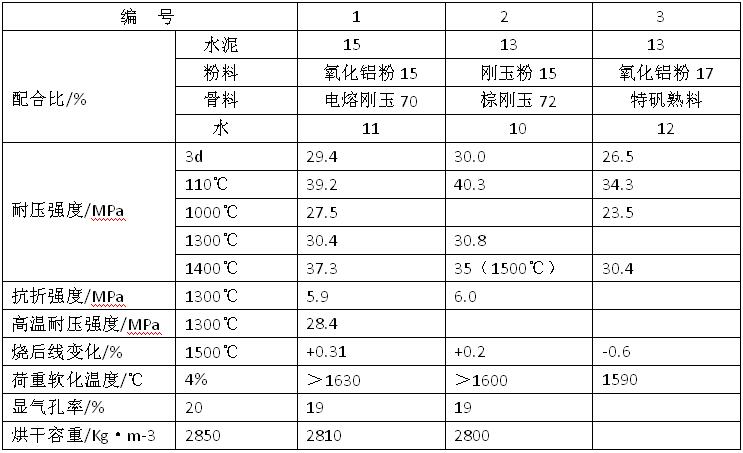

CA-80水泥高鋁耐火澆注料是用較純的CA-80水泥做結(jié)合劑，與剛玉、莫來石特級礬土熟料和氧化鋁粉等骨料粉料或摻加外加劑按比例配合，并與水攪拌、成型及養(yǎng)護后制成的。其特點是耐火度和荷重軟化溫度高、高溫強度大、抗渣性好、抗還原性氣體能力強。該高鋁耐火澆注料的配合比和性能。編號1所用電熔剛玉骨料的最大粒徑為3mm顆粒級配：3~1.2mm， 55% ：0.2~0.3mm：小于0.3mm，10%：編號2和編號3所用骨料的最大粒徑為5mm，顆粒級配為：5~3mm，45%~55%：3~1mm，25%~30%：＜1mm，20%~25%。在配制高鋁耐火澆注料時均摻加適量的減水劑，以提高施工和易性和使用性能。

常溫耐壓強度是在標準養(yǎng)護后測定的。1天耐壓強度一般約為15MPa，7天耐壓強度為40MPa左右，相當于烘干耐壓強度：耐火度約大于1790℃。剛玉耐火澆注料的荷重軟化溫度開始點大于1400℃，變形4%時約為1700℃：抗熱震性，850℃水冷循環(huán)一般不大于30次，常溫熱導率約為1.28W/（m·K）：該澆注料中溫強度略下降，與其他鋁酸鹽水泥耐火澆注料的基本類同。同時，由于原材料品級高，雜質(zhì)少，因此具有良好的抗渣性和抗還原性氣體的能力。
