燒結(jié)剛玉磚系采用工業(yè)氧化鋁為主要原料，經(jīng)過細(xì)磨液壓成型，高溫?zé)Y(jié)。是一種能耐1700℃的高溫耐火材料。主要供連續(xù)化生產(chǎn)的玻璃池窯爐底、料液面，加料口等玻璃液接觸的部位砌筑使用。燒結(jié)剛玉磚的特點(diǎn)是微晶致密均勻，對(duì)熔融玻璃有較高的耐化學(xué)腐蝕和機(jī)械沖刷的特性.

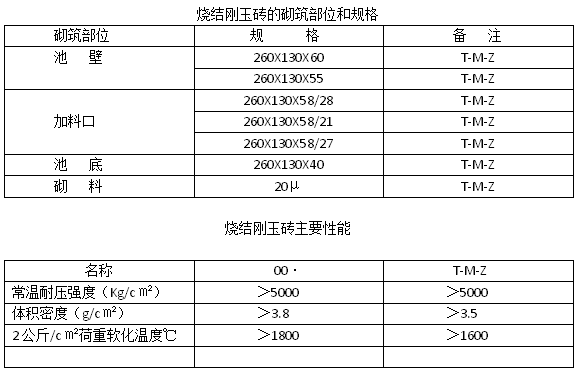

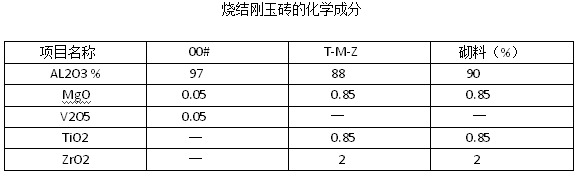

使用注意事項(xiàng)
1.砌筑燒結(jié)剛玉磚時(shí)應(yīng)盡量不與硅磚接觸，必要時(shí)可用鋯英石質(zhì)材料隔開，切忌將硅磚置于燒結(jié)剛玉磚之下使用

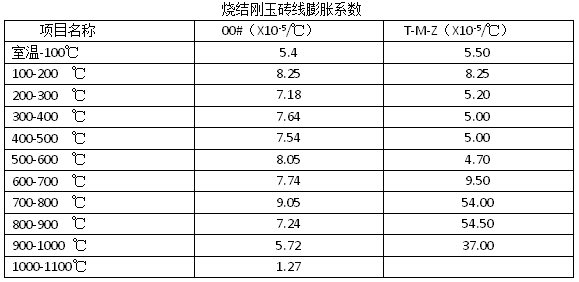

2.00# 燒結(jié)剛玉磚熱膨脹系數(shù)與溫度之間呈直線關(guān)系，在砌筑時(shí)僅考慮 0.8~1.0%的線膨脹率。T-M-Z燒結(jié)剛玉磚的線膨脹系數(shù)與溫度之間的關(guān)系不很硅鋁，在700~800℃，800~900℃、900~1000℃之間有突然膨脹現(xiàn)象，但其最大線膨脹率在1.086%，烤窯時(shí)應(yīng)注意。
1.在玻璃頁面處使用燒結(jié)剛玉磚時(shí)應(yīng)用風(fēng)冷卻，使池壁外表面溫度維持在50~100℃，以保證使用效果。在1400℃以下工作可采用保溫措施，如池窯底部。
2.燒結(jié)剛玉磚砌縫料也應(yīng)該有生產(chǎn)燒結(jié)剛玉磚廠家提供不能使用不配套的產(chǎn)品砌料。
