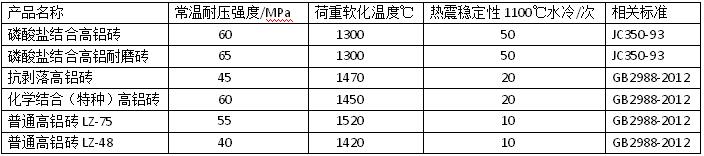

高鋁磚性能指標變化較廣，在使用時需依制品等級和使用場所確定其物理性質。一些高鋁磚的主要物理性能見下表所列
高鋁磚的耐火度波動較大，多數高鋁磚荷重軟化溫度大于1400℃，高鋁磚含較高AL2O3、莫來石鉻剛玉較多時，其熱導率隨溫度升高而降低，但到1000℃以上其下降幅度較小。化學結合高鋁磚具有熱震穩定性、常溫耐壓強度較高的特點，但抗化學侵蝕能力較弱。高鋁磚還有高溫蠕變較高的特點，一般高鋁磚是由小小粒狀剛玉、細柱狀莫來石和玻璃相組成，玻璃相分布在粒狀剛玉之間，在高溫熱負荷下，玻璃相軟化引起粒狀剛玉滑動導致變形。如果由莫來石柱狀晶體結構成堅實的基質，便可相對提高其抗蠕變性能。但總的來看，一般普通高鋁磚在1400℃、0.2MPa（50h）條件下的蠕變率高達10%~20%，甚至經常未到50h的恒溫時間便產生很大變形。
高鋁磚的生產所用原料可采用以下幾種原料：以含水鋁氧礦物（一水鋁水、三水鋁石等）為主要組成的高鋁礬土：硅線石族礦物（包括藍晶石、紅柱石、硅線石等）：人工合成原料，如工業氧化鋁、合成莫來石、電熔剛玉等。中國高鋁礬土資源豐富，質地優良，產地主要分布在山西、河南、河北、貴州、山東等地。所產的高鋁礬土，主要是一水鋁石（α-AL2O3·H2O）和高嶺石兩種礦物的混合物。
