烘爐是不定形耐火材料施工和使用中的關(guān)鍵環(huán)節(jié)。其作用主要是排除襯體中的游離水、化學(xué)結(jié)合水和獲得高溫使用性能。烘爐得當(dāng)，能提高窯爐及熱工設(shè)備的壽命，否則，水分排除不暢通，將使襯體產(chǎn)生裂紋，降低強(qiáng)度，嚴(yán)重時(shí)甚至引起襯體的剝落或爆炸事故。低水泥系列耐火澆注料等致密、高強(qiáng)型澆注料，因水分較難排除，所以易發(fā)生此類現(xiàn)象。
在烘爐前，將爐頂?shù)鯍齑u上的木楔全部出去，緊好螺栓：測(cè)溫系統(tǒng)、燃燒系統(tǒng)和機(jī)電系統(tǒng)等設(shè)備，應(yīng)安裝、調(diào)試正常，具備投產(chǎn)條件后方可烘爐：烘爐達(dá)到使用溫度后，爐頂?shù)鯍齑u用的吊掛螺栓，應(yīng)再緊一遍并均勻受力。
不定型耐火材料襯體的烘烤制度
不同結(jié)合劑耐火澆注料的失重率，不一樣，在110℃烘干后的失重率為55%~80%，在200~300℃的溫度范圍內(nèi)，累計(jì)失重率一般達(dá)到70%~90%。這說(shuō)明，低溫階段脫水是比較多的，主要是游離水，還有部分結(jié)晶水：隨著溫度的繼續(xù)升高，結(jié)合水和結(jié)晶水則不斷排除。達(dá)到500℃時(shí)，澆注料含水率僅為10%左右。同時(shí)看出，耐火澆注料品種的不同，各溫度下的失重率略有區(qū)別。因此，烘爐曲線的制定，也有差異。

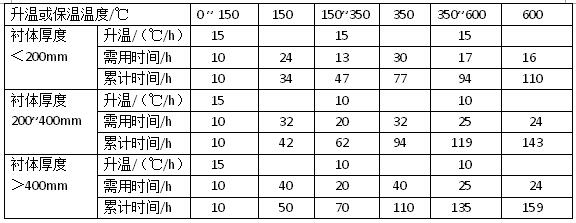

不定型耐火材料的烘烤制度，與其材料品種的性能，施工制作方法，襯體厚度和使用條件等因素有關(guān)。因此，制定襯體的烘烤曲線圖，應(yīng)充分考慮各方面的情況，總的原則是在600℃之前，應(yīng)緩慢升溫和保溫，以便襯體中的水分充分排除。不定型耐火材料襯體的烘烤制度。在600℃保溫之后，也可在800℃時(shí)8~16h，其升溫速度一般為20~35℃/h，低水泥系列耐火澆注料等致密型澆注料的烘爐時(shí)間，應(yīng)比表內(nèi)給定的時(shí)間多24~48h。
在襯體烘烤時(shí)，測(cè)溫點(diǎn)的位置要有代表性，一般應(yīng)將熱電偶的位置，設(shè)在烘烤溫度最高、升溫速度較快的部位。同時(shí)，熱電偶熱端面應(yīng)與襯體工作面平齊或縮進(jìn)5mm左右，這樣才能較真實(shí)的代表襯體溫度。也就是說(shuō)，烘烤制度中所指的保溫溫度，是襯體工作面的溫度。
在襯體烘烤時(shí)，最好用煤氣、柴油或電熱等，這些熱源容易控制，實(shí)用方便，能保證烘烤質(zhì)量：采用木柴或煤作燃料，應(yīng)精心操作，嚴(yán)防熄火或過(guò)熱，損毀襯體：襯體溫度應(yīng)當(dāng)均勻、穩(wěn)定，同時(shí)應(yīng)根據(jù)烘烤情況，隨時(shí)調(diào)整烘烤制度，以保證烘烤質(zhì)量。
