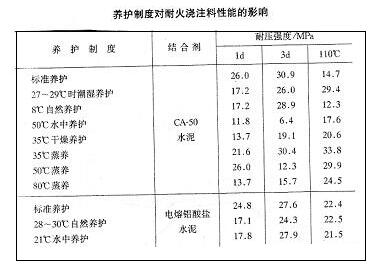

耐火澆注料的養(yǎng)護(hù)制度分為標(biāo)準(zhǔn)養(yǎng)護(hù)、自然養(yǎng)護(hù)、潮濕養(yǎng)護(hù)、蒸汽養(yǎng)護(hù)、水中養(yǎng)護(hù)、和干燥養(yǎng)護(hù)等。標(biāo)準(zhǔn)養(yǎng)護(hù)是在溫度（20±3）℃和濕度大于90%的條件下養(yǎng)護(hù)。鋁酸鹽水泥耐火澆注料成型初凝后，置于何種養(yǎng)護(hù)制度條件下養(yǎng)護(hù)，十分重要，（詳見(jiàn)下表）

    從表中看出，鋁酸鹽水泥耐火澆注料初凝后，隨著養(yǎng)護(hù)制度的不同，常溫和烘干耐壓強(qiáng)度也不同，這是由于水泥的水化產(chǎn)物和晶型轉(zhuǎn)變不同所致。在一般情況下，有水泥遇水后產(chǎn)生的水化熱在2~8小時(shí)內(nèi)較為集中，可達(dá)到80%左右，強(qiáng)度上升很快，因此1天常溫耐壓強(qiáng)度較高，3天常溫強(qiáng)度增長(zhǎng)不多。潮濕養(yǎng)護(hù)和蒸汽養(yǎng)護(hù)時(shí)，烘干強(qiáng)度較好。

    應(yīng)當(dāng)指出，鋁酸鹽水泥耐火澆注料選材合理、配合比得當(dāng)，可在任何養(yǎng)護(hù)制度下養(yǎng)護(hù)，均能獲得較好的性能。經(jīng)過(guò)烘干后，水化產(chǎn)物一般轉(zhuǎn)變?yōu)镃3AH6和AH3晶體，因此強(qiáng)度也基本相似。在生產(chǎn)施工中，因各種因素影響，同時(shí)防止早期失水產(chǎn)生碳化而使?jié)沧⒘媳砻媸杷�，所以鋁酸鹽水泥耐火澆注料成型初凝后，應(yīng)在潮濕淋水環(huán)境中養(yǎng)護(hù)，環(huán)境溫度15~25℃，養(yǎng)護(hù)時(shí)間2~3d。
