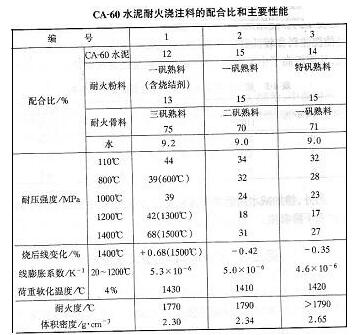

CA-60水泥耐火澆注料的最高使用溫度為1500℃，可滿足一般工業(yè)窯爐的使用要求。其配合比和主要性能，列與下表。從表中看出，烘干耐壓強度一般為30~35MPa,略高于1d耐壓強度：燒后耐壓強度隨著加熱溫度的提高而降低，與CA-50水泥耐火澆注料一樣，也存在中溫強度低的問題。1200℃之后，因液相量不斷增多，已發(fā)生燒結，澆注料形成陶瓷結合，因此強度隨著加熱溫度的提高而增加：燒后線變化和線膨脹系數(shù)與CA-50水泥耐火澆注料基本相似，荷重軟化溫度和耐火度略高些。因此，CA-60水泥耐火澆注料是比較好的筑路材料 .
